AMS 5589 GH4169 Sömlösa rör för gasturbin

Gnee Super Alloy (Tianjin) Co., Ltd. är en av de mest professionella tillverkarna och leverantörerna av ams 5589 gh4169 sömlösa rör för gasturbiner i Kina. Om du ska grossistförsälja högkvalitativa ams 5589 gh4169 sömlösa rör för gasturbin tillverkade i Kina, välkommen att få gratis prov från vår fabrik. Bra service och rimliga priser finns.



Från landbaserade- gasturbiner till avancerade marina framdrivningssystem, våraGnee Steel AMS 5589 GH4169 sömlösa stålrörger den kritiska termiska stabiliteten som krävs för lång-cykeldrift. Vi förstår att driftstopp är oacceptabelt vid elproduktion. Därför genomgår våra slangar rigorösa tillverkningsprocesser för att klara tusentals start-stoppcykler utan strukturell försämring.

Klicka för att få bulkpriser för GH4169 gasturbinrör





Begär en offert för GH4169 rörpris





Parameter	Beskrivning
Specifikation	AMS 5589 (Aerospace Material Specification)
Material	GH4169 (UNS N07718 / Inconel 718)
Produktform	Sömlös kallbearbetad tub
Ansökan	Gasturbinmotorer (förbränningsfoder, avtappningssystem, bränslegrenrör, kylledningar)
Designkrav	Hög temperaturhållfasthet, oxidationsbeständighet, termisk utmattningsbeständighet, kryphållfasthet
Tillämpliga standarder	AMS 5589, AMS 5590, ASTM B983, ASME SB983

Notera: AMS 5589är den primära rymdspecifikationen förInconel 718 sömlösa slangaranvänds i gasturbiner och hög-temperaturflygplan. Materialet är framställt avvakuuminduktionssmältning (VIM)följt avvakuumbågomsmältning (VAR).





AMS 5589 GH4169 Rör kemisk sammansättning

Ni	Cr	Nb+Ta	Mo	Ti	Al	Cu	Fe
50.0-55.0	17.0-21.0	4.75-5.50	2.80-3.30	0.65-1.15	0.20-0.80	Mindre än eller lika med 0,3	Bal.



Mekaniska egenskaper hos GH4169 gasturbinrör

Testtillstånd	Dragstyrka Rm (MPa)	Utbyte Rp0,2 (MPa)	Förlängning A5 (%)	Minskning av area (%)
Hög temperatur (650 grader)	Större än eller lika med 1000	Större än eller lika med 850	Större än eller lika med 15	Större än eller lika med 20

Klicka för att ladda ner PDF-filen GH4169 legering nu





OD (in)	OD (mm)	Vägg (in)	Vägg (mm)	Vikt (lb/ft)	Vikt (kg/m)	Typisk gasturbinapplikation
0.125	3.18	0.016	0.41	0.013	0.019	Instrumentering, små kylledningar
0.125	3.18	0.020	0.51	0.016	0.024	Högtrycksinstrumentering-
0.188	4.78	0.020	0.51	0.025	0.037	Styrledningar, låg-flödeskylning
0.188	4.78	0.028	0.71	0.034	0.051	Avluftningsavkänning, allmän kylning
0.188	4.78	0.035	0.89	0.042	0.063	Hög-kylledningar
0.250	6.35	0.020	0.51	0.034	0.051	Bränsle retur, balansledningar
0.250	6.35	0.028	0.71	0.047	0.070	Bränsleförsörjning, allmän kyla
0.250	6.35	0.035	0.89	0.058	0.086	Huvudkylluft, bränslegrenrör
0.250	6.35	0.049	1.24	0.079	0.118	Hög-lufttillförsel
0.313	7.95	0.028	0.71	0.060	0.089	Förbränningskylledningar
0.313	7.95	0.035	0.89	0.074	0.110	Turbinkylning
0.313	7.95	0.049	1.24	0.102	0.152	Kylningsgrenrör med högt-flöde
0.375	9.53	0.028	0.71	0.073	0.109	Huvudavtappningsluftledningar
0.375	9.53	0.035	0.89	0.090	0.134	Turbinkylning
0.375	9.53	0.042	1.07	0.107	0.159	Högtrycks-kylning
0.375	9.53	0.049	1.24	0.124	0.185	Extrem tryckkylning
0.500	12.70	0.035	0.89	0.122	0.182	Huvudgrenrör för kylluft
0.500	12.70	0.049	1.24	0.168	0.250	Kylning med hög-volym
0.500	12.70	0.065	1.65	0.218	0.324	Huvudavluftningshuvuden
0.625	15.88	0.035	0.89	0.154	0.229	Stora kylkanaler
0.625	15.88	0.049	1.24	0.213	0.317	Förbränningshuskylning
0.625	15.88	0.065	1.65	0.278	0.414	Huvudförsörjning med hög-volym
0.750	19.05	0.049	1.24	0.258	0.384	Huvudhuvuden för kylluft
0.750	19.05	0.065	1.65	0.337	0.502	Stort motorkylningsnät
0.750	19.05	0.083	2.11	0.422	0.628	Kraftiga-kylsystem
1.000	25.40	0.065	1.65	0.458	0.681	Huvudmotorns lufttillförsel
1.000	25.40	0.083	2.11	0.578	0.860	Hög-luftfördelning



GH4169 är den mest använda gasturbinrörstorleken

Rang	OD (in)	OD (mm)	Vägg (in)	Vägg (mm)	Användningsfrekvens	Typiskt användningsområde
1	0.250	6.35	0.035	0.89	Mycket hög	Avlufta, kyla, bränslegrenrör
2	0.188	4.78	0.028	0.71	Mycket hög	Avkänning av linjer, styr kylning
3	0.375	9.53	0.035	0.89	Hög	Turbinkylning, avtappningsluftledning
4	0.250	6.35	0.028	0.71	Hög	Bränsleförsörjning, allmän kyla
5	0.500	12.70	0.049	1.24	Medium	Huvudgrenrör för kylluft
6	0.313	7.95	0.035	0.89	Medium	Förbränningskylning, turbinförsörjning
7	0.125	3.18	0.020	0.51	Medium	Instrumentering, liten kylning
8	0.188	4.78	0.020	0.51	Medium	Lågt-flödeskylning, returledningar
9	0.500	12.70	0.035	0.89	Medium	Huvudkylluft, stora grenrör
10	0.375	9.53	0.042	1.07	Låg	Högtrycks-kylning



GH4169 Rörstorleksguide för gasturbinapplikationer

Användningsområde	Rekommenderad OD (in)	Rekommenderad vägg (in)	Driftstemperatur (grad)	Tryck (psi)
Kylluftledningar (lågt flöde)	0.125 – 0.188	0.016 – 0.020	300-500	200-500
Kylluftledningar (Allmänt)	0.188 – 0.250	0.020 – 0.028	400-600	500-1,000
Kylluftledningar (högt flöde)	0.250 – 0.375	0.028 – 0.035	500-700	1,000-2,000
Huvudkylningsgrenrör	0.500 – 0.750	0.049 – 0.065	500-650	500-1,500
Avlufta luftledningar (lågt tryck)	0.250 – 0.375	0.028 – 0.035	400-600	200-500
Avlufta luftledningar (högt tryck)	0.313 – 0.500	0.035 – 0.049	500-650	500-1,500
Huvudavluftningshuvuden	0.500 – 1.000	0.049 – 0.083	500-650	300-800
Bränslegrenrör	0.188 – 0.313	0.028 – 0.035	50-150	500-3,000
Bränsletillförselledningar	0.250 – 0.500	0.028 – 0.049	50-150	500-5,000
Förbränningskylning	0.250 – 0.375	0.035 – 0.049	600-700	1,000-2,000
Turbinkylning	0.313 – 0.500	0.035 – 0.049	500-650	500-1,500
Instrumentering / avkänning	0.125 – 0.188	0.016 – 0.020	300-600	100-500
Styrledningar (hydraulisk/pneumatisk)	0.188 – 0.250	0.020 – 0.028	100-300	1,000-3,000
Case kylledningar	0.375 – 0.625	0.035 – 0.049	400-600	300-800

Kontakta oss för att anpassa GH4169-produkter för att passa dina projektdimensioner





Även i landbaserade-gasturbiner är bränslesystemet den mest kritiska komponenten.GH4169överlägsen prestanda återspeglas i följande aspekter:

Anti-koksningsprestanda:Dess släta innervägg och höga-temperaturstabilitet förhindrar att bränsle koksar in i rören, vilket säkerställer en stabil brännarprestanda.

Tryckpulsationsstabilitet: GH4169bibehåller sin elasticitetsmodul under-högfrekventa tryckvågor, vilket förhindrar utmattningsfel orsakade av vibrationer.

Svetsfogens integritet:Dess utmärkta motstånd mot spännings-åldrande sprickbildning gör den till ett idealiskt val för de komplexa svetsade grenrören av gasturbinbrännare.





Gasturbin:Interna bränslerör, kylluftsrör och hög-hållfasta fästelement.

Ångturbin:Hög-rörledningar för ånga och värmeväxlare.

Marin framdrivning:Avgassystem och bränsleinsprutningsrör för högpresterande fartygsmotorer{{0}.

Kärnkraft:Kärna strukturella komponenter och instrumentering rör.

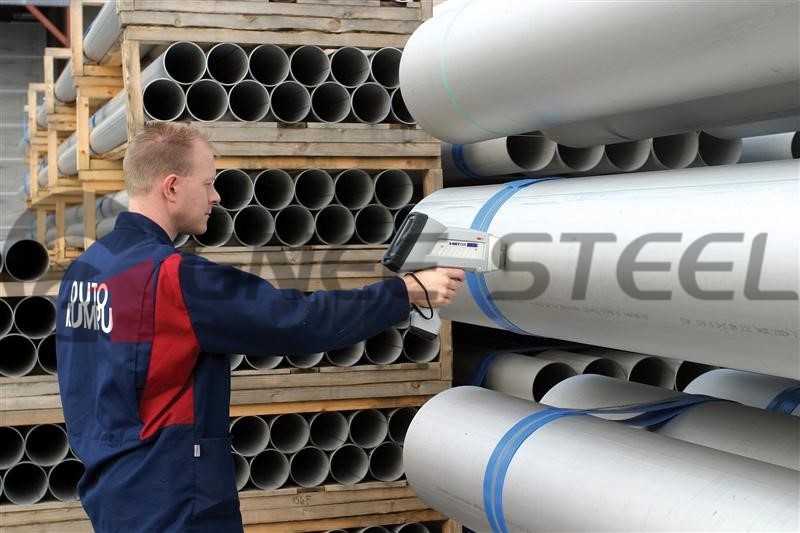

Gnee Alloysom en pålitlig leverantör,Gnee Alloyföljer principen "noll-defekt". VarjeGH4169 sömlöst rörgenomgår en rigorös inspektionsprocess före leverans.

Testmetod	Krav	Standard	Acceptanskriterier

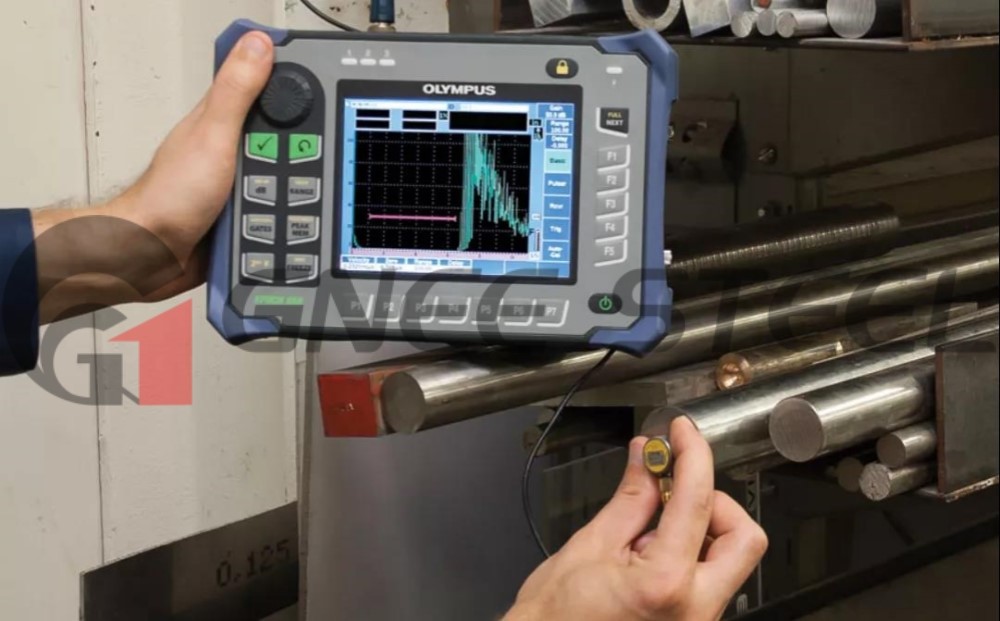

Ultraljudstestning (UT)	100 % (för väggar som är större än eller lika med 0,5 mm)	ASTM E213	Inga defekter som överstiger 5 % vägg
Eddy Current Testing (ET)	100 % (för tunn vägg)	ASTM E426	Inga relevanta indikationer
Hydrostatiskt test	100%	ASME avsnitt VIII	1,5× arbetstryck, inget läckage
Pneumatiskt test	Som specificerats	–	För ren gasservice
Visuell inspektion	100%	ASTM E543	Inga ytdefekter



GNEE Group GH4169 förpackning i superlegering

Kontakta oss för att välja önskad förpackning och fraktsätt





Stabila metallurgiska egenskaper:VårVIM + ESR dubbel-smältningsprocesssäkerställer en enhetlig mikrostruktur, vilket resulterar i hög utmattningslivslängd och motstånd mot krypbrott.

Supply Chain Security:Vi erbjuder pris-låsningslösningar och årliga leveransavtal för att hjälpa dig hantera materialkostnadsfluktuationer i långsiktiga-projekt.

Professionella logistiktjänster:Vi har lång erfarenhet av att frakta högvärdiga-legeringspartier till Ryssland, Sydostasien och Mellanöstern och tillhandahåller omfattande tullklarering och support för efterlevnad.

GH4169 certifikat



F: Erbjuder ni långa-leveranskontrakt för OEM-tillverkare?
A:Ja. Vi är specialiserade på att stödja storskaliga-projekt genom årliga leveransavtal. Vi erbjuderpris-låsalternativför att skydda våra kunder från prisvolatilitet på råvaror (nickel/niobium), vilket säkerställer en stabil projektbudgetering.



F: Är dina rör kompatibla med ångmiljöer med hög-temperatur?
A:Absolut. GH4169 (Inconel 718) ger utmärkt motstånd mot ånga, vatten med hög-renhet och olika industrigaser, även i närvaro av klorider, vilket gör den överlägsen 300-seriens rostfria stål.



F: Kan du tillhandahålla överdimensionerade rör för tunga-turbinhöljen?
A:Ja, vi har förmågan att producera sömlösa rör upp till219 mm ODmed väggtjocklekar upp till 25 mm, vilket möter behoven hos tunga strukturella energikomponenter.
