I hög-riskframdrivningssystem för rymdfart, kärnreaktorer och kemiska system med hög- högtryck är rör den mest sårbara komponenten. För ingenjörer och inköpschefer är de största smärtpunkterna vid inköpGH4169 (legering 718 ekvivalent) sömlösa slangaromfatta:
Väggtjocklek excentricitet:Dålig koncentricitet skapar "tunna fläckar", som kan bli utgångspunkten för misslyckande. Vid tryck över 700 bar kan dessa tunna fläckar expandera och brista, vilket leder till katastrofala systemfel.
Inre oxidation och föroreningar:Traditionella glödgningsprocesser lämnar en svart oxidskala inuti mikroröret. Under användning kan den här vågen lossna och täppa till känsliga bränsleinsprutare och hög-precisionssensorer.
PåGnee Alloyeliminerar vi dessa risker. VårGH4169 högtrycksslangar-är noggrant designad för absolut tillförlitlighet, en bedrift oöverträffad av andra produkter.
Klicka för att få en GH4169 produktoffert
AMS 5589 Standard GH4169 (718 legering) sömlösa rörupphandlingsguide
Gnee Alloy
AMS 5589 Standard GH4169 (718 legering) sömlösa rörupphandlingsguide
请替换当前内容 Vi upprätthåller ett hektiskt nätverk av personal inom skogsbruk och social utveckling tillsammans med lokala handledare i de områden vi arbetar.
Vi upprätthåller ett hektiskt nätverk av personal inom skogsbruk och social utveckling tillsammans med lokala facilitatorer inom de områden vi arbetar.
Gnee Alloy
Vad är AMS-standarden för Inconel 718?
AMS 5663 är en standard för Inconel 718 som definierar exakta krav på lösningsbehandling och åldrande, vilket ger den specifika mekaniska egenskaper för att möta kraven från krävande applikationer.
1. GH4169 Pipe Produktöversikt
| Parameter | Beskrivning |
|---|---|
| Material | GH4169 (UNS N07718 / Inconel 718) |
| Produktform | Sömlöst rör / svetsat rör |
| Materialtyp | Smidesnickel-baserad superlegering |
| Förstärkande mekanism | ″ + ′ nederbördshärdning |
| Tillverkningsprocess | Cold Drawn / Cold Pilgered |
| Ytskick | Glödgad och inlagd (AP) / Bright glödgad (BA) / Som-ritad |
| Tillämpliga standarder | AMS 5589, AMS 5590, ASTM B983, GB/T 14994 |
| Typiska applikationer | Flyghydraulikledningar, bränslesystem, hög-temperatursensorhylsor, kärnkraftsindustrislangar |
| Maximal drifttemperatur (belastning-lager) | 650 – 700 grader |
2. Kemisk sammansättning av GH4169-rör (vikt%)
| Element | Innehåll (%) | Fungera |
|---|---|---|
| Nickel (Ni) | 50.0 – 55.0 | Matriselement; hög-temperaturstabilitet |
| Krom (Cr) | 17.0 – 21.0 | Oxidations- och korrosionsbeständighet |
| Järn (Fe) | Saldo (~18-20) | Fe-Ni-Cr-baslegering |
| Niob (Nb) | 4.75 – 5.50 | Kärnförstärkande element– bildar ″ fas (Ni₃Nb) |
| Molybden (Mo) | 2.80 – 3.30 | Solid-lösningsförstärkning; kryp- och gropmotstånd |
| Titan (Ti) | 0.65 – 1.15 | Former "stärkande fas |
| Aluminium (Al) | 0.20 – 0.80 | Former ′ stärkande fas; förbättrar oxidationsbeständigheten |
| Kol (C) | Mindre än eller lika med 0,08 | Låg kolhalt för svetsbarhet och seghet |
| Mangan (Mn) | Mindre än eller lika med 0,35 | Desoxidationsmedel |
| Kisel (Si) | Mindre än eller lika med 0,35 | Desoxidationsmedel |
| Fosfor (P) | Mindre än eller lika med 0,015 | Säkerställer seghet |
| Svavel (S) | Mindre än eller lika med 0,015 | Säkerställer varmbearbetbarhet |
| Bor (B) | 0.002 – 0.006 | Korngränsförstärkare |
| Kobolt (Co) | Mindre än eller lika med 1,00 | Restelement |
| Koppar (Cu) | Mindre än eller lika med 0,30 | Restelement |
3. GH4169 rörets fysiska egenskaper
| Egendom | Värde | Teknisk betydelse |
|---|---|---|
| Densitet | 8,19 g/cm³ (0,296 lb/in³) | Viktberäkning |
| Smältområde | 1260–1336 grader (2300-2440 grader F) | Brandmotståndsmarginal |
| Värmeledningsförmåga (20 grader) | 11.4 W/m·K | Värmeavledning |
| Värmeledningsförmåga (500 grader) | ~16.0 W/m·K | Höga-temperaturprestanda |
| CTE (20-100 grader) | 13,0 × 10⁻⁶/grad | Passande kompatibilitet |
| CTE (20-600 grader) | ~14,5 × 10⁻⁶/grad | Design för hög-temperatur |
| Specifik värme (20 grader) | 435 J/kg·K | Termisk kapacitet |
| Specifik värme (600 grader) | ~500 J/kg·K | Termisk kapacitet för hög-temperatur |
| Elasticitetsmodul (20 grader) | ~200 GPa | Styvhet |
| Elasticitetsmodul (600 grader) | ~175 GPa | Het styvhet |
| Elektrisk resistivitet | 1.25 µΩ·m | – |
| Magnetisk permeabilitet | ~1.005 (något magnetiskt) | – |
Klicka för att ladda ner PDF-filen GH4169 legering nu
4. GH4169 rörstorleksspecifikationer
| Parameter | Räckvidd | Aerospace Tolerans |
|---|---|---|
| Ytterdiameter (OD) | 3,0 mm – 50,8 mm (0,125 tum – 2 000 tum) | ±0,025 – ±0,050 mm |
| Väggtjocklek | 0,3 mm – 5,0 mm (0,012 tum – 0,200 tum) | ±5% – ±10% |
| Längd | 3000 mm – 12000 mm | ±1 mm |
| OD Ovalitet | – | Mindre än eller lika med 0,5 % av OD |
| Väggkoncentricitet | – | Mindre än eller lika med 8 % av väggtjockleken |
| Rakhet | – | Mindre än eller lika med 0,5 mm/m |
| ID Ytjämnhet (Ra) | – | Mindre än eller lika med 0,4 µm (BA-tillstånd) |
| OD Ytjämnhet (Ra) | – | Mindre än eller lika med 0,4 µm (BA-tillstånd) |
Vanliga rörstorlekar
| OD (mm) | OD (in) | Vägg (mm) | Vägg (in) | Typisk tillämpning |
|---|---|---|---|---|
| 3.18 | 0.125 | 0.51 | 0.020 | Instrumenteringslinjer |
| 4.76 | 0.188 | 0.71 | 0.028 | Kontrolllinjer |
| 6.35 | 0.250 | 0.89 | 0.035 | Bränsleledningar |
| 6.35 | 0.250 | 1.24 | 0.049 | Högtrycksbränsle |
| 9.53 | 0.375 | 1.07 | 0.042 | Avlufta luftkanaler |
| 9.53 | 0.375 | 1.65 | 0.065 | Högtrycksavluftning |
| 12.70 | 0.500 | 1.24 | 0.049 | Högtryckshydraulik |
| 12.70 | 0.500 | 1.65 | 0.065 | Huvudhydraulikledningar |
| 15.88 | 0.625 | 1.65 | 0.065 | Turbinkylning |
| 15.88 | 0.625 | 2.11 | 0.083 | Högtryckskylning |
Kontakta oss för att anpassa GH4169-produkter för att passa dina projektdimensioner
5. GH4169 icke-förstörande testning (NDT) för rörledningar
| Testmetod | Krav | Standard | Acceptanskriterier |
|---|---|---|---|
| Eddy Current Testing (ET) | 100% | ASTM E426 | Inga relevanta indikationer |
| Ultraljudstestning (UT) | Som specificerat (vägg större än eller lika med 0,5 mm) | ASTM E213 | Inga defekter som överstiger 5 % vägg |
| Hydrostatiskt test | 100% | ASME avsnitt VIII | 1,5× arbetstryck, inget läckage |
| Heliumläckagetest | Som specificerats | ASTM E498 | Mindre än eller lika med 1 × 10⁻⁹ std cc/sek |
| Visuell inspektion | 100 % (10-30x förstoring) | ASTM E543 | Inga ytdefekter |
| Borescope Inspektion | 100 % (små diametrar) | – | Smidigt, rent ID |
6. Teknisk prestanda för GH4169-rör jämfört med andra industrirör
| Kvalitetsfunktion | Standard industrirör | Vårt premium GH4169-rör | Industriell fördel |
| Väggkoncentricitet | Avvikelse mindre än eller lika med 10-15 % | Avvikelse mindre än eller lika med 5 % | Maximerar säkerhetsfaktornvid 700 bar. |
| Invändig finish | Inlagd (grå/tråkig) | Bright Annealed (BA) | Nolloxidationsskala; skyddar sensorer. |
| Toleransklass | h11 - h12 | h8 - h10 | Redo för automatiserad precisionsmontering. |
| Testning (NDT) | Visuell / Hydrostatisk | 100 % UT & Eddy Current | GaranteratNoll defektintegritet. |
7. Fördelar med Gnee Alloy GH4169 Pipe VIM + VAR
Prestandan hos tryckrör härrör från -smältning i ugnen. VårGH4169 (UNS N07718)tillverkas med en dubbel vakuumsmältningsprocess:
VIM + VAR process
Vakuuminduktionssmältning (VIM):Tar bort lösta gaser och flyktiga föroreningar, vilket resulterar i en ren kemisk matris.
Vakuumbågomsmältning (VAR):Säkerställer extremt hög kemisk homogenitet och eliminerar makroskopisk segregation (fläckar) som leder till utmattningsfel.
Efterlevnad:Fullt kompatibel med AMS 5589, AMS 5590 och ASTM B637 standarder.
8. GH4169 legeringsrör industriella tillämpningar
Som enPålitlig leverantör, tillhandahåller vi certifierade slangar för världens mest krävande miljöer:
Aero-motorbränsleledningar:Hanterar högtrycks-flygbränsle vid temperaturer upp till 700 grader.
Hydrauliskt manöverdonsslang:Upprätthålla precisionstoleranser i flygkontrollsystem med hög-vibration.
Kärnreaktorinstrumentering:Hög-strukturell rörledning som kräver elitIndustriell hållbarhet.

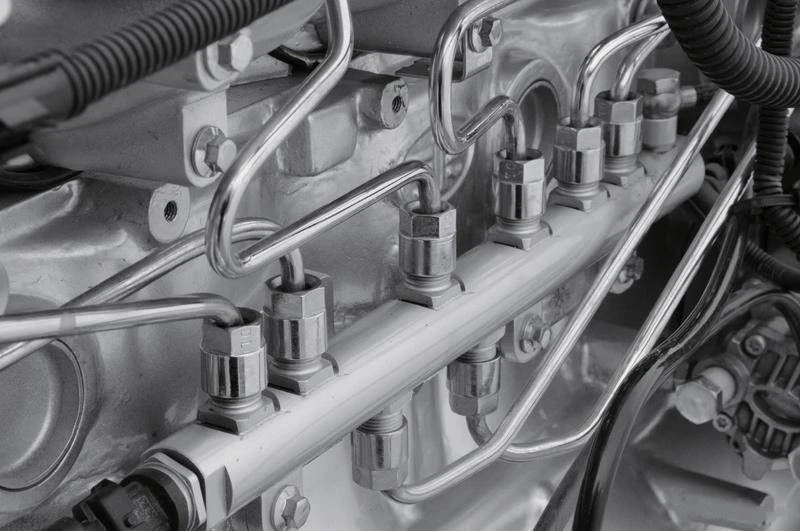

Common-bränsleinsprutning på järnväg:Precisionskapillärrör för högpresterande diesel- och turbinmotorer{{0}.
Varför välja Gnee som din nickel-baserade legeringsleverantör
✅️Direkt fabrikspris:Ta bort 15-20 % handelspåslag och köp direkt från det specialiserade superlegeringsbruket.
✅️MTC 3.1 Spårbarhet:Full värme-analys och verifiering av mekaniska egenskaper dokumenteras med varje batch.
✅️ Grossistlager:Vi har ett stort lager av standard Sch 40 och Sch 80 sömlösa rör förSnabb global leverans.
✅️Anpassad tillverkning:Vi erbjuder precisionKlipp-till-längd, gradning och specialiserad slutformning-för att matcha dina CAD-ritningar.
Gnee Alloy GH4169(inconel 718) certifikat
📦 Förpackning och frakt
AllaNickelbaserad legeringprodukterna förpackas med följande metoder:
Träpallar eller lådor
Fuktsäker-förpackning
Etiketter med ugnsnummer, standard och storleksetiketter
Skickas över hela världen med sjö, flyg eller express
Gnee Alloy GH4169 Produktförpackning
Kontakta oss för den senaste exportprisuppgiften för GH4169 Alloy
FAQ
F1: Är ditt GH4169-rör likvärdigt med Inconel 718?
A: Ja.GH4169 är den tekniska likvärdiga beteckningen som används i internationella ritningar förUNS N07718. Vårt material är globalt utbytbart för alla flyg- och kärnenergitillämpningar.
F2: Hur garanterar du den inre renheten hos små kapillärrör?
A: Vi använderVacuum Bright Annealing (BA). Genom att värma upp rören i en hög-väteatmosfär förhindrar vi att syre någonsin kommer i kontakt med metallen, vilket säkerställer att den inre diametern (ID) är lika ljus som en spegel.
F3: Kan GH4169 hantera kryogena temperaturer såväl som värme?
A: Absolut. GH4169 är en sällsynt legering som bibehåller exceptionell seghet och duktilitet ner till-253 grader, vilket gör den idealisk för flytande vätebränslesystem i rymdutforskning.
F4: Erbjuder ni massrabatter för MRO-program (underhåll, reparation och översyn)?
A: Ja. Vi stöder långsiktiga-flyg-MRO-kontrakt med attraktivaGrossistpriseroch prioriteringsplanering för återkommande beställningar.
